產品概述

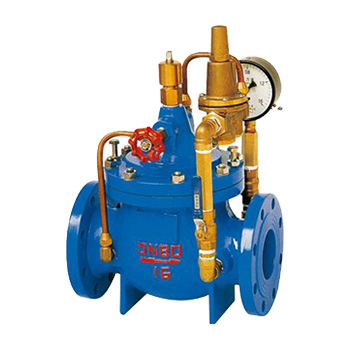

800X壓差旁通平衡閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。壓差旁通閥用于空調系統供/回水之間以平衡壓差的閥門，可提高系統的利用卒，保持壓差的準確恒定值，并可較大限度地降低系統的嗓音，以及過大壓差對設備造成的損壞。該閥優越于其它KPF型平衡閥，它不需其它執行機械，靠介質自身的壓力差來達到系統平衡之功能，節約能源及安裝場地空間。
工作原理
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
產品特點
介質溫度：0~150℃；
可以直接顯示控制壓差，可以直接設定控制壓差；
控制壓差可調范圍:0.05~0.6Mpa，控制壓差誤差≤±5%；
恒定閥門兩端及被控系統壓差，支持用戶系統變流量運行；
依靠壓差自動工作無須外界動力，控制壓差調節靈敏，操作簡單。
安裝說明
1、裝卸:800X壓差旁通閥應小心裝卸，建議用軟的繩索起吊，以免損壞閥及配管，保護涂裝層，閥門應小心地放落地下，不能直接落于地面。
2、安裝前的檢查:在裝卸到目的地后，先按ACOL提供的說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。
3、旁通平衡閥安裝前應清理管道中的雜質，檢查相應的法蘭應與閥門的法蘭的壓力等級，公稱通徑相一致，以保持管路的暢通。
4、在壓差旁通平衡閥前后，應安裝兩只閘閥，以檢測及維修時使用。
5、壓差導向閥之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回管之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。
6、壓差向導閥上兩個接壓口，上面一個口接到回水管道上，下面一個口接到供水管道上。
注意事項
1、不要用于高于公稱壓力的管道上。
2、不要用于其它不合適推薦的介質上。
3、不要暴露于冰凍的溫度下。
4、不能應用于由中特推薦的范圍之外。
外形尺寸
公稱通徑 （mm） | 尺寸（mm） | ||
| L | H1 | H | |
| 20 | 150 | 126 | 520 |
| 25 | 160 | 126 | 520 |
| 32 | 180 | 126 | 520 |
| 40 | 200 | 160 | 610 |
| 50 | 203 | 160 | 610 |
| 65 | 216 | 180 | 625 |
| 80 | 241 | 200 | 642 |
| 100 | 292 | 270 | 750 |
| 125 | 330 | 310 | 808 |
| 150 | 356 | 320 | 864 |
| 200 | 495 | 370 | 1135 |
| 250 | 622 | 430 | 1185 |
| 300 | 698 | 480 | 1325 |
| 350 | 787 | 525 | 1385 |
| 400 | 914 | 580 | 1445 |
| 450 | 978 | 635 | 1445 |
