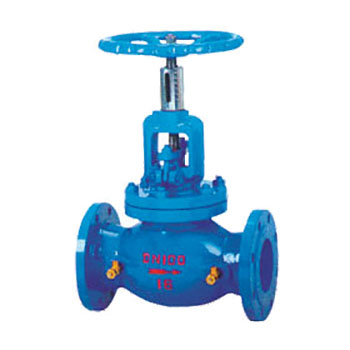

產品概述
是一種具有特殊功能的閥門，具有良好的流量特性，能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題。由于蝶式流量平衡閥上設有開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以中要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，從而克服了“大流量、小溫差”的不合理現象。蝶式流量平衡閥是供熱系統中的理想產品。
產品結構
性能規范
公稱壓力 | 試驗壓力(Mpa) | 工作壓力(Mpa) | 工作介質 | 介質溫度 | ||
| 殼體 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水，蒸汽 | |
連接尺寸
公稱壓力 | 公稱通徑 | 主要連接尺寸 | |||
L | H | H1 | D0 | ||
1.6Mpa | 15 | 130 | 150 | 160 | 80 |
20 | 150 | 160 | 170 | 80 | |
25 | 160 | 182 | 197 | 80 | |
32 | 180 | 192 | 207 | 90 | |
40 | 200 | 250 | 270 | 100 | |
50 | 230 | 264 | 284 | 120 | |
65 | 290 | 380 | 410 | 200 | |
80 | 310 | 413 | 448 | 200 | |
100 | 350 | 466 | 506 | 240 | |
125 | 400 | 540 | 595 | 240 | |
150 | 480 | 623 | 688 | 360 | |
200 | 600 | 687 | 762 | 400 | |
250 | 730 | 782 | 867 | 500 | |
300 | 850 | 914 | 1009 | 500 | |
350 | 980 | 968 | 1073 | 680 | |
400 | 1100 | 1037 | 1152 | 680 | |
