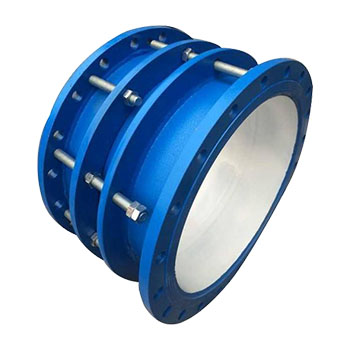

產品概述
該產品伸縮量大、安裝方便快捷。適用于兩端法蘭連接的管道上面。雙法蘭限位伸縮接頭能夠?qū)崿F(xiàn)管道軸向位移的補償，并且能夠大大減少管道運行時的軸向推力，從而延長管道的使用壽命，保護線路的安全運行。并且安裝在管道線路上能夠方便閥門的拆裝與維護，并且能夠克服地陷對管道線路造成的不良影響。
工作壓力：0.6MPa
材質：碳鋼Q235A 球墨鑄鐵 不銹鋼
技術參數
| 序號NO | 名稱Name | 數量Quantity | 材料Material |
| 1 | 本體Body | 1 | QT400-15，Q235AZG230-45020 |
| 2 | 密封圈Gasket | 1 | NBR |
| 3 | 壓蓋Cover | 1 | QT400-15，Q235AZG230-45020 |
| 4 | 限位螺管Limited short pipe | 1 | Q235A，20，16Mn |
| 5 | 螺母Nut | 4n | Q235A20，1Cr18Ni9Ti |
| 6 | 長螺柱Long Stud | n | Q235A35，1Cr18Ni9Ti |
| 7 | 螺柱Bolt | n | Q235A35，1Cr18Ni9Ti |
| 公稱通徑 Nomina iameter DN | 管子外徑 External diameter of pipe Dw | 外形尺寸 Length | 伸縮量 Compensation △L | 法蘭連接尺寸Flange connecting dimension | ||||||
| 0.6Mpa | 1.0Mpa | |||||||||
| L | L1 | D | D1 | n-do | D | D1 | n-do | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ14 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | |||||
| 114 | ||||||||||
| 125 | 133 | 340 | 105 | 50 | 240 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 |
| 140 | ||||||||||
| 150 | 159 | 265 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | ||||||||||
| 200 | 219 | 321 | 280 | 340 | 295 | |||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ22 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | ||||
| 600 | 630 | 755 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 32-Φ33 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 1455 | 1380 | 32-Φ40 | ||||
| 1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | |||||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ36 | 1915 | 1820 | 40-Φ48 | |||
| 1800 | 1820 | 2045 | 1970 | 44-Φ40 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2325 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
| 注:本尺寸符合GB/T12456-2002標準Note：The size meets standard GB/T12456-2002 | ||||||||||
安裝注意事項
安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
